こんにちはToneです(@Tone_musicman)
前回購入してきたファイティングスティック
SSのレバーを別のファイティングスティック
に移植・改造をしてみたいと思います!
ヘタったファイティングスティックSS レバー移植してみた
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5750-1.jpg)

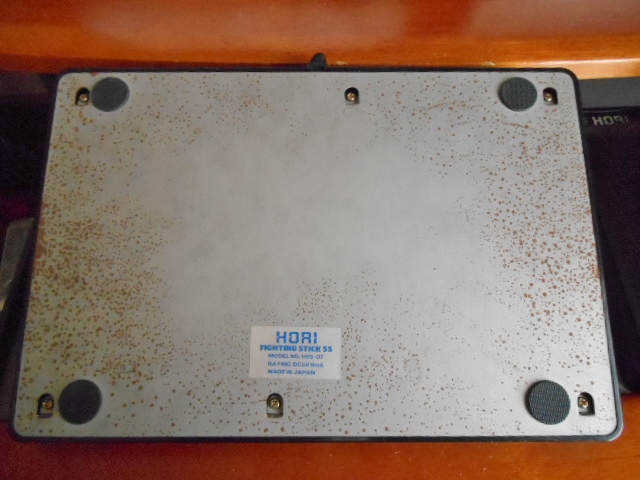

かなりサビてますねぇ
まあ裏面は見えないからいいけど普通の
プラスねじ6本なので作業は実に簡単。
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5751-2.jpg)

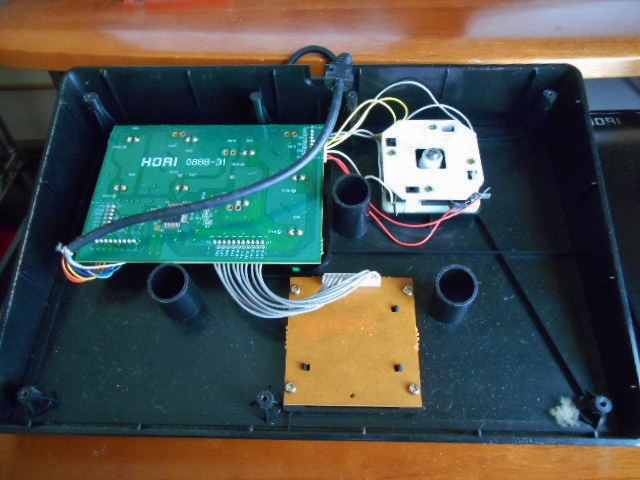

あっけなく開けられました。
まあ スカスカですなボタンは基板直付け
なのでメンテ性は低いです。
で今回主役のレバーですがこれを外して
今使ってるアケコンに移植します。
レバーの配線はボタンの基板に付いてる
のでこれを外すだけでよさそうかな。
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5753-1.jpg)

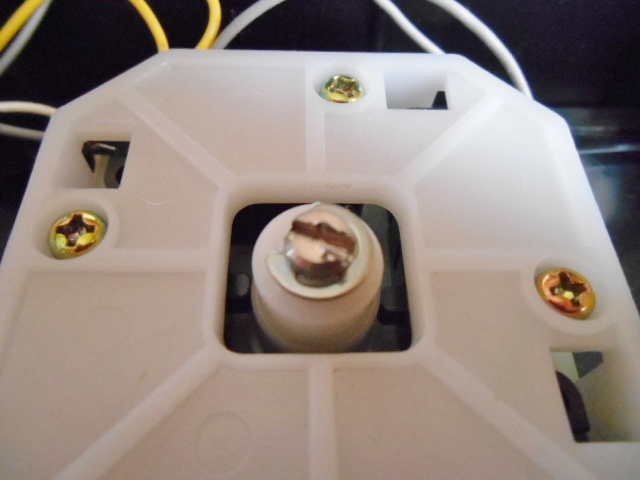

レバーの下の部分の拡大写真
「うん⁉ ねじ山が欠けてる!」全オーナー
がいじった形跡がある。大丈夫だと思うけど
何か気になる。
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5763-1.jpg)

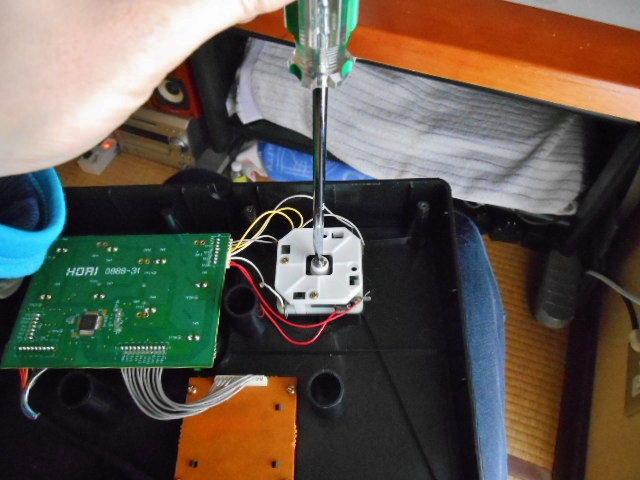

レバーを外すときはマイナスドライバーで
抑えつつ表側のレバーボールを回し取る。
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5764-1.jpg)

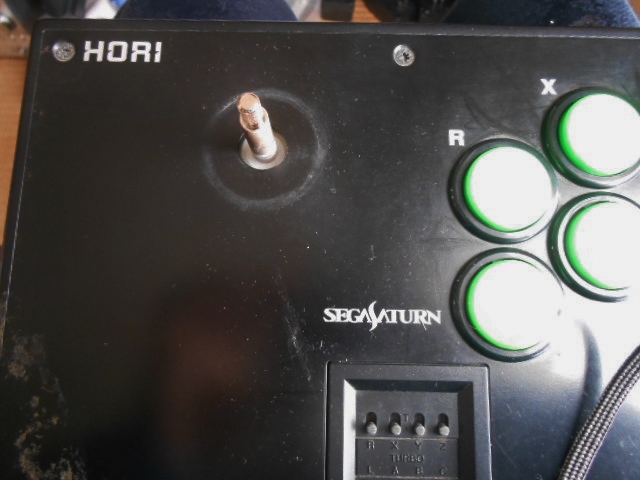

こんな感じで簡単に取れました
次は基板からレバーを外しましょう。
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5766-1.jpg)

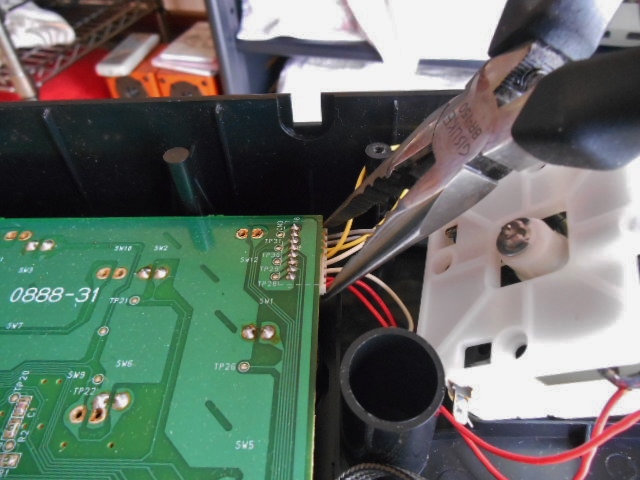

ちょっと狭いのでラジオペンチで
挟みながら取りました。あんまり強く
挟まないように。
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5770-1.jpg)

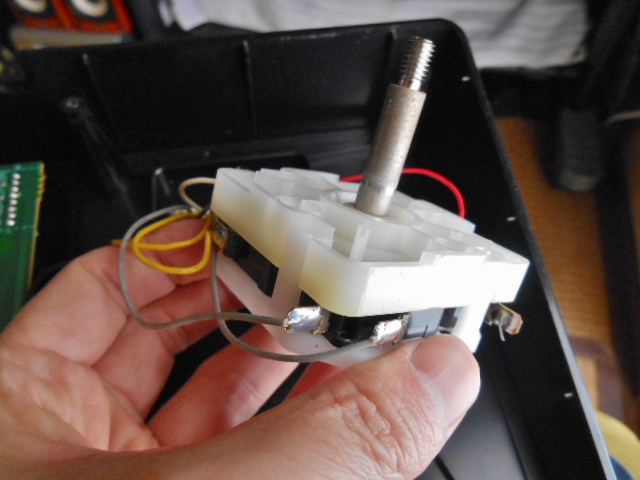

でこれを今使ってるものに付け替えるだけ
でOK!。意外と簡単な作業でよかった。
では次に今使ってる方を分解をします
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5771-1.jpg)

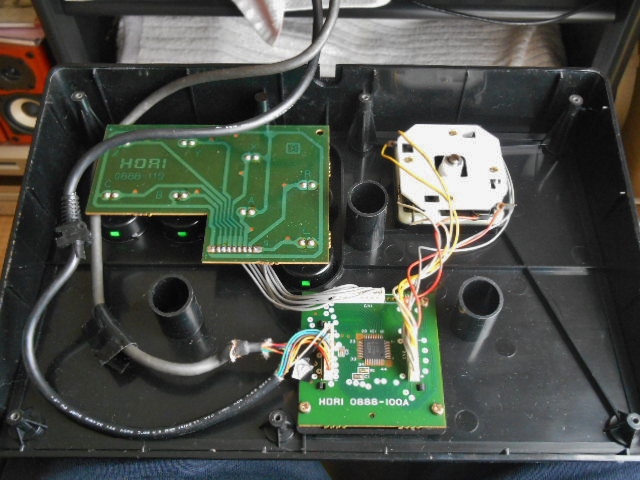

あれっ ちょっと違うなぁ⁉
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN57511.jpg)
ちなみにこれが買ってきたやつ
レバーは一緒みたいだけどボタンの
基板や連射の基板も違う。
まあいいやレバーさえ取り換えれば
終わりなので取り付けてしまいます。
![](https://tone-blog.com/wp-content/uploads/2020/01/sick_panic_man.png)
「あっ これ ダメだわっ」
レバーの配線が違う。
今回新しく買ってきたジャンク品は
レバーの配線がすぐ横のボタンの基板に
付いてたけど、今まで使ってたやつは
下の連射基板の方に配線されてる。
ということは
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5776-2.jpg)

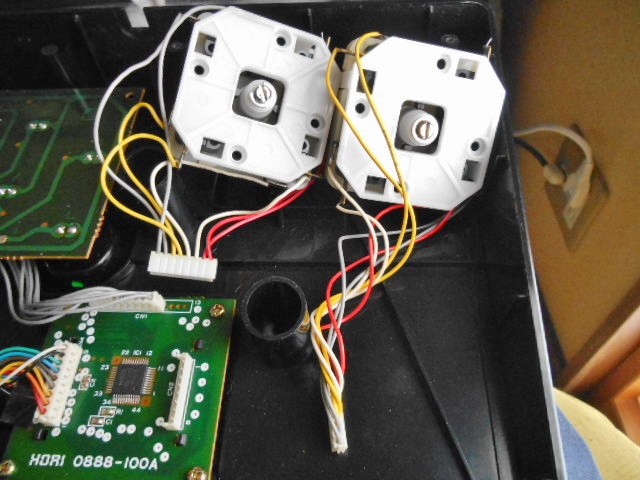

「届かねぇ~ うそ~ん」
簡単に取り換えれると思ってたのに
こりゃ半田作業が必要だわ。
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5777-1.jpg)

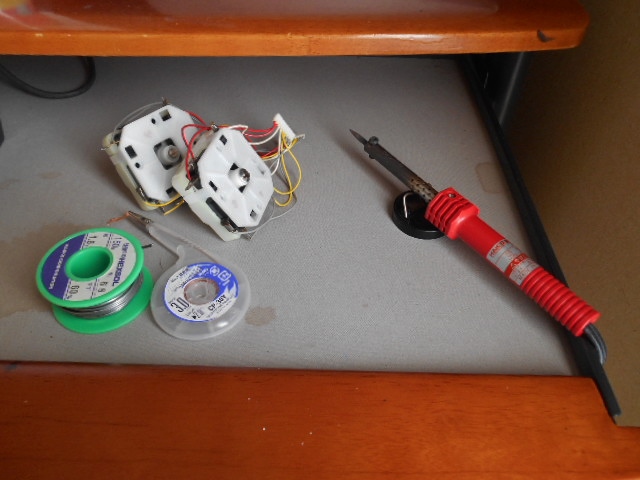

ということで半田セットを用意
休日がぁ終わってく。
てなわけでお互いの配線を取って
交換します。
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5780-1.jpg)

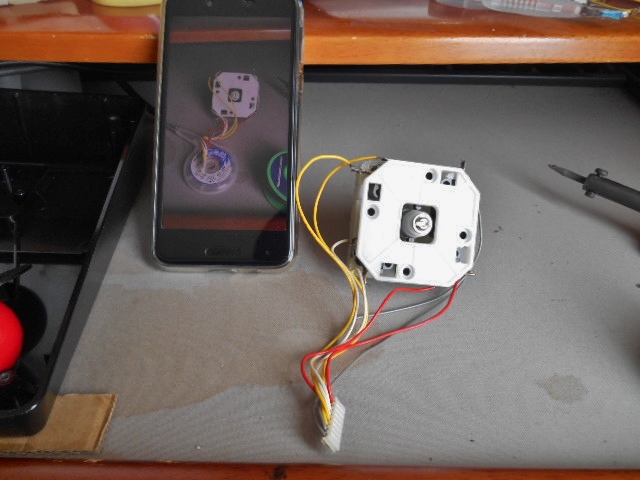

一応 前の配線をスマホに撮って
間違えないように付け替えました。
まあ 思ったよりも簡単だったから
よかったよかった。

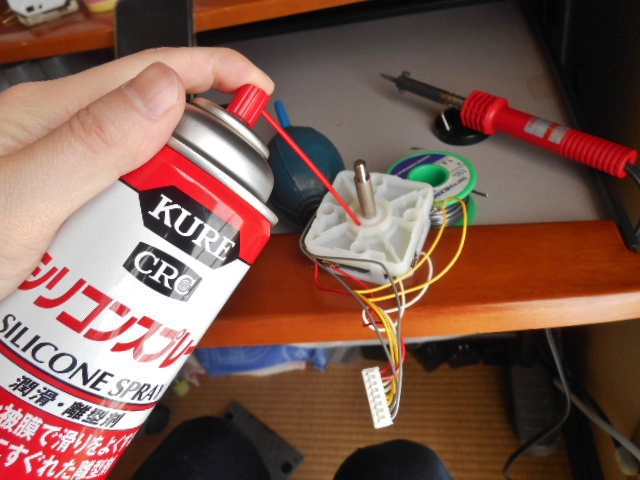

で 付け替える前に一応メンテも
しときましょう。稼働部分に少量の
潤滑油を付けます。塗りすぎはダメですよ。
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5781-1.jpg)
綺麗にしたところで組み直し
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5783.jpg)
最後にレバーボールも戻して終了です。
このレーバーボールは他のアケコンから
の移植。
あとシャフトカバーも移植しました
カバーがないとサビちゃうんですよね。
![](https://tone-blog.com/wp-content/uploads/2020/01/DSCN5787-1.jpg)

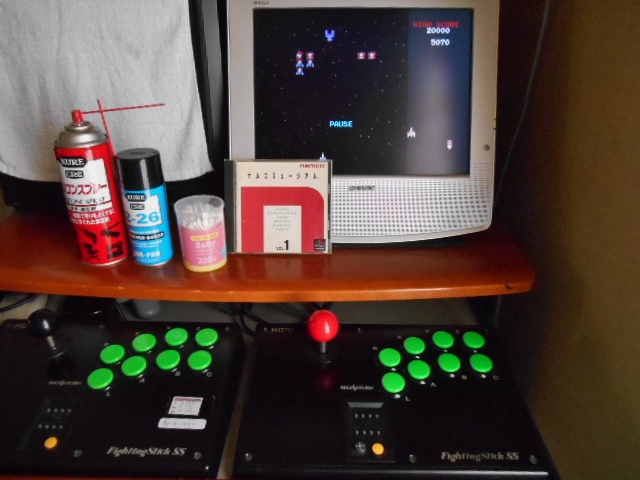

ナムコミュージアムで動作確認
レバーもしっかりとして満足。問題なく
プレイができました。
レトロゲームはちょっとショボい
アケコンの方が雰囲気が出るんですよ。
部品取りした方も一応戻して使えるように
したので予備として保存しておこうと思い
ます。
初代PSやSSをまだまだ現役で
遊んでるぜって方は入門用に
いいアケコンです お薦めですよ!
